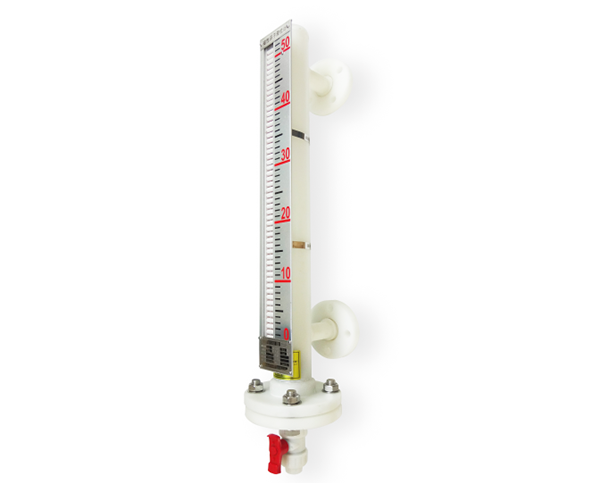

侧装式磁翻板液位计是根据磁性原理、阿基米德（浮力定律）等原理巧妙地结合机械传动的特性一种专门用于液位测量的装置；其中SK-FO型侧装式磁翻板液位计是常见产品，其余的各种产品都是在其基础上的延伸；在检测液位的同时我们赋予它们更多的实用功能。
在您选用此产品前我们先将磁性翻柱液位计的工作原理作一简单的介绍。它有一容纳浮球的腔体我们称其为主体管或外壳，它通过法兰或其他接口与容器组成一个连通器；这样它腔体内的液面与容器内的液面是相同高度的，所以腔体内的浮球会随着容器内液面的升降而升降；这时候我们并不能看到液位，所以我们在腔体的外面装了一个翻柱显示器，因为我们在制造浮球时在浮球沉入液体与浮出部分的交界处安装了磁钢，它与浮球随液面升降时，它的磁性透过外壳传递给翻柱显示器，推动磁翻柱翻转180°；由于磁翻柱是有红、白两个半圆柱合成的圆柱体，所以翻转180°后朝向翻柱显示器外的会改变颜色（液面以下红色、以上白色），两色交界处即是液面的高度。
控制型是在磁翻板液位计的基础上增加了磁控开关，在监测液位的同时磁控开关信号可用于对液位进行控制或报警；远传型是在磁翻板液位计的基础上增加了 4~20mA 变送传感器，在现场监测液位的同时将液位的变化通过变送传感器、线缆及仪表传到控制室，实现远程监测和控制。
| 关键词： |
液位测控，界面测控 |
测量范围[L]：
(上下法兰中心距) |
用户提出 |
| 连接法兰规格： |
DN20 PN1.0RF 或用户提出 |
接液材质：
321或304不锈钢
316L不锈钢
PVC塑料
不锈钢衬四氟 |
321或304不锈钢
或用户指定 |
介质密度[g/cm3]：
(由用户提出) |
≥0.53 |
| 工作温度[℃]： |
≤80℃,≤150℃,≤350℃ |
| 工作压力[MPa]： |
0~4.0MPa |
| 输出信号： |
4～20mA |
| 适用电压/电流： |
----------- |
产品选型
SKUHZ |
磁翻板液位计 |
|
代码 |
安装方式 |
2 |
侧装式 |
3 |
顶装式 |
|
代码 |
主体材质 |
1 |
ABS |
2 |
304 |
3 |
316L |
4 |
304+PTFE |
|
代码 |
公称压力 |
1 |
0.6Mpa(仅适用于主体材质为ABS时) |
2 |
1.6Mpa |
3 |
2.5Mpa |
4 |
4.0Mpa |
|
代码 |
公称压力 |
1 |
基本型 |
2 |
带上、下限开关输出 |
3 |
带电远传（0~10mA输出，220V，AC） |
4 |
带电远传（4~20mA输出，24V，AC） |
5 |
带防爆型远传（4~20mA输出，24V，AC） |
|
安装间距（测量范围） |
L1 |
安装深度（顶装式）（0~4000mm任选） |
|
介质密度g/cm³ |
磁翻板液位计系列产品有：侧装式磁翻板液位计；顶装式磁翻板液位计；防腐型磁翻板液位计；远传磁翻板液位计
|
