測量原理
SKGW51桿式導波雷達物位計是基于時間行程原理的測量儀表，雷達波以光速運行，運行時間可以通過電子部件被轉換成物位信號。探頭發出高頻脈沖并沿纜繩傳播，當脈沖遇到物料表面時反射回來被儀表內的接收器接收，并將距離信號轉化成物位信號。
輸入
反射的脈沖信號沿纜繩傳導至儀表電子線路部分，微處理器對此信號進行處理，識別出微波脈沖在物料表面所產生的回波。正確的回波信號識別由智能軟件完成，距離物料表面的距離D與脈沖的時間行程T成正比：D=C×T/2其中C為光速
因空罐的距離E已知，則物位L為：L=E-D
輸出
通過輸入空罐高度E（=零點），滿罐高度F(=滿量程)及一些應用參數來設定，應用參數將自動使儀表適應測量環境。對應于4~20mA輸出。
測量范圍：
F-----測量范圍
E-----空罐距離
B-----頂部盲區
K-----探頭到罐壁的距離
頂部盲區是指物料高料面與測量參考點之間的小距離。
底部盲區是指纜繩底部附近無法精確測量的一段距離。
頂部盲區和底部盲區之間是有效測量距離。
注意
只有物料處于頂部盲區和底部盲區之間時，才能保證罐內物位的可靠測量。
SKGW51桿式導波雷達物位計參數
應 用：液體、固體
測量范圍：桿6m
過程連接：螺紋、法蘭
介質溫度：-40~150℃
過程壓力：-0.1~4.0Mpa
精 度：±10mm
防爆等級：Exb IIBT4 Gb
防護等級：IP67
信號輸出：4~20mA/HART(兩線/四線)

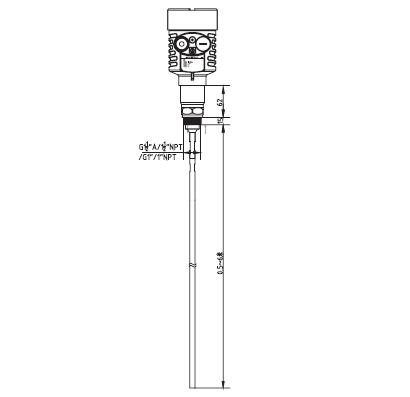

SKGW51桿式導波雷達物位計外型尺寸圖

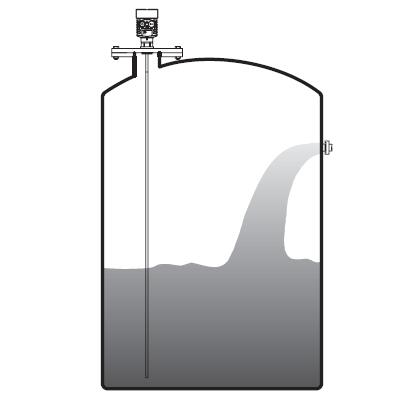

SKGW51桿式導波雷達物位計安裝圖
SKGW51桿式導波雷達物位計選型
| 單元 |
參數 |
防爆 |
P標準型(非防爆)
I隔爆型(Exb II BT4 Gb) |
傳感器/纜式探頭 |
A 液體Φ4mm
B 固體Φ6mm |
過程連接/材料 |
G G1?A螺紋 不銹鋼
GA G1A/螺紋 不銹鋼
N 1?NPT螺紋 不銹鋼
NA 1NPT螺紋 不銹鋼
C 法蘭DN50 PN16 C不銹鋼
D 法蘭DN80 PN16 C不銹鋼
E 法蘭DN100 PN16 C不銹鋼
F 法蘭DN150 PN16 C不銹鋼
H 法蘭DN200 PN16 C不銹鋼
K 法蘭DN250 PN16 C不銹鋼
Y特殊定制 |
密封/過程溫度 |
P 普通密封/-40…150℃ |
電子單元 |
3 (4~20)mA/24VDC/HART兩線制
4 (4~20)mA/220VAC /四線制
5 RS485/Modbus |
外殼/防護等級 |
L 鋁/IP67
G 不銹鋼304/IP67 |
電纜進線 |
M M20*1.5
N 1/2NPT |
特殊約定 |
Y 特殊定制 |
|
