产品概述
　　 SK1151/3351GP型电容式压力变送器关键材料，元器件和零部件与整机经过组装和测试，该产品具有、原理合理、品种规格齐全、安装使用简便等特点。同时与传统1151以及其它知名同类产品替换，有很好的通用性和替代能力。该系列产品小巧精致外，更推出具有HART现场总线协议和智能化功能。
  SK1151/3351GP型压力变送器用于测量液体、气体或蒸汽的液位、密度和压力，然后转变成4～20mA DC信号输出。智能型压力变送器可与HART手操器相互通讯，通过它进行设定，监控或与上位机组成现场监控系统。
工作原理

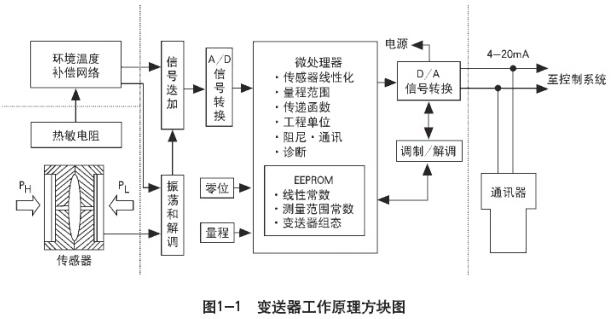

　　SK1151/3351GP型电容式压力变送器过程压力通过两侧或一侧的隔离膜片、灌充液传至d室的中心测量膜片。中心膜片是一个张紧的弹性元件，它对于作用在其上的两侧压力差产生相应变形位移，其位移与差压成正比，最大位移约0.1mm，这种位移转变在电容极板上形成差动电容，由电子线路把差动电容转换成二线制的4~20mA DC信号输出。（见图）

上图是电容式压力变送器基本工作原理，下图将叙述各部件的功能。

产品特点
◆精度佳
◆稳定性好
◆二线制（特殊可四线制）
◆固体元件，接插式印刷线路板
◆小型、重量轻、坚固抗震
◆量程、零点外部连续可调
◆正迁移可达500%；负迁移可达600%
◆阻尼可调
◆单向过载保护特性好
◆无机械可动部件，维修工作量少
◆全系列统一结构，零部件互换性强
◆接触介质的膜片材料可选择(316L、TAN、HAS-C、MONEL等耐腐蚀材料)
◆防爆结构，全天候使用
◆智能HART现场总线协议
功能参数
使用对象：液体、气体和蒸汽
测量范围：0~0.1KPa至0~40Mpa
输出信号： 4~20mA DC(特殊可为四线制220V供电，0~10mA DC输出)

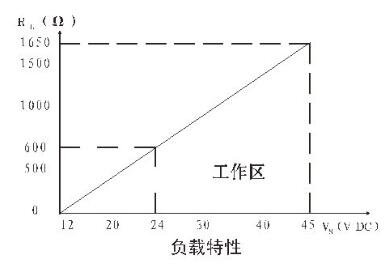

供电电源：12~45V DC,一般为24V DC(见图负载特性)

负载特性：与供电电源有关，在某一电源电压时带负载能力见上图(负载特性)，负载阻抗RL与电源电压Vs关系为：RL≤50（ 　　　　　Vs-12）
指示表：指针式线性指示0~100%等分刻度或LCD液晶式、LED数码管显示。
防　爆：a.隔爆型 EXdIIBT4~BT6、EXdIICT4~CT6、粉尘防爆：ExtDA21 T80℃
　　　　b.本质安全型 iaIICT6
量程和零点：外部连续可调
正负迁移：零点经过正迁移或负迁移后，量程、测量范围的上限值和下限值的绝对值，均不能超过测量范围上限的100%。（智　　　　　能型:量程比15:1）
最大正迁移量为最小调校量程的500%；最大负迁移量为最小调校量程的600%。
温度范围：放大器工作温度范围：-29~93℃(TL型为：-25~70℃)
灌充硅油的测量元件：-40~104℃
法兰式变送器灌充高温硅油时:-20~315℃，普通硅油:-40~149℃
静　　压：1、4、10、25、32MPa
湿　　度：相对湿度为0~100%
容积吸取量：＜0.16cm3
阻尼(阶跃响应)：充硅油时，一般在0.2s到1.67s之间连续可调

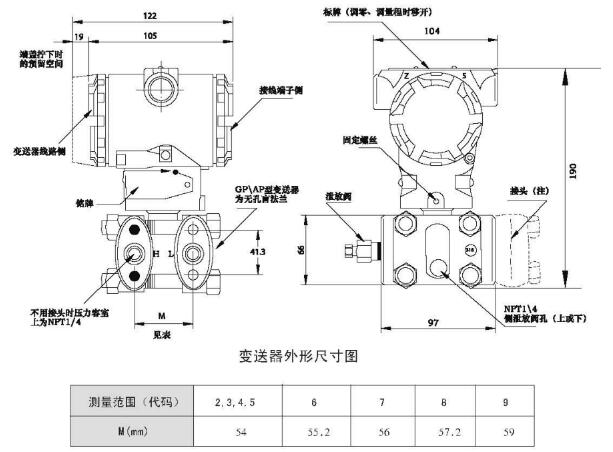

外形尺寸与安装连接示意图(注:该尺寸仅供参考,以实际产品尺寸为准)

压力变送器系列产品有：电容式压力变送器；扩散硅压力变送器；不锈钢压力变送器；陶瓷压力变送器等。
