一、概述

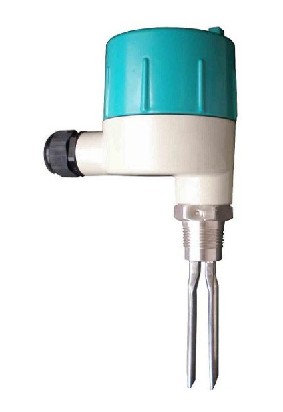

SK300型音叉物位开关是通过电晶体的谐振来引起其振动的，当受到物料阻尼作用时，振幅急剧降低且频率和相位发生明显变化，这些变化会被内部电子电路检测到，经过处理后，转换成开关信号输出。SK300系列音叉物位开关可以对料罐的高低位进行监测、控制和报警，适用于各种液体、粉末、颗粒状固体。
音叉物位开关实用简单、运行可靠、适应性强基本上是面维护的、音叉和输出均有工作状态，均用发光二极管指示，可依据习惯调整状态指示，并配有三种输出方式（直流24V、交流110V和交流220V）和多种输出方式（直流电流输出型、继电器接点输出型、直流电压输出型）。所有类型均有高或低故障报警模拟和可选择的仪表开关灵敏度。
二、技术参数
- 介质温度范围：-20℃～80℃
- 环境温度：-20℃～220℃
- 环境湿度：≤95%RH
- 被测介质：液体、粉末或颗粒状固体
- 被测介质密度：固体≥0.1g/cm³；液体≥0.7g/cm³；
- 被测固体颗粒尺寸：≤10mm
- 最大液体粘度：＜1000mm²/S
- 被测介质安息角：≥200
- 压力范围：≤1MPa
- 壳体材料：压铸铝合金
- 叉体材料：1Cr18Ni9Ti
- 防爆等级EXDIICT6
- 外壳防护等级：IP66
- 连接方式：1"NPT螺纹；法兰（用户选定）
- 电气参数：
①供电电压：DC24V;AC220V 50HZ
②输出信号：继电器输出：8A 220V AC
直流电压输出：0或5V
直流电流输出：0或10Ma
③ 电源功耗：≤2W
- 音叉振动频率：300±50HZ
- 环境振动等级：V.L.4加速度不大于1g
- 开关信号动作时间：1—60S
三、电气接线图
 |
音叉物位开关接线左图所示，仪表接线端的POWER号为电源端，1和2为220V电源输入，3为接地，4和5为24V电源输入，6~11号为继电器输出端。
红灯---继电器输出状态选择显示；
绿灯---叉体状态指示
|
|
