SKD52防腐棒式雷达物位计
简介
SKD52防腐棒式雷达物位计传感器是雷达式物位测量仪表测量距离最大35米,可以用于存储罐、中间缓冲罐或过程容器的物位测量，输出4~20mA叠加HART信号。
输入
防腐棒式雷达物位计天线接收反射的微波脉冲并将其传输给电子线路，微处理器对此信号进行处理，识别出微脉冲在物料表面所产生的回波。正确的回波信号识别由智能软件完成，精度可达毫米级。距离物料表面的距离D与脉冲的时间行程T成正比：D=C×T/2(其中C为光速)
因空罐的距离E已知，则物位L为：L=E-D
输出
通过输入空罐高度E（=零点），满罐高度F(=满量程)及一些应用参数来设定，应用参数将自动使仪表适应测量环境。对应于4~20mA输出。
SKD52防腐棒式雷达物位计参数
应用：存储或过程容器腐蚀性的液体浆料、固体比如：污水储罐、酸碱储罐、浆料储罐，固体颗粒，小型储油罐
测量范围：20米
过程连接：PTFE翻边法兰
介质温度：-40~120℃
过程压力：-0.1~1.6Mpa
精度：±10mm
频率范围：6GHz
防爆等级：Exb IIBT4 Gb
防护等级：IP67
信号输出：4~20mA/HART(两线/四线)

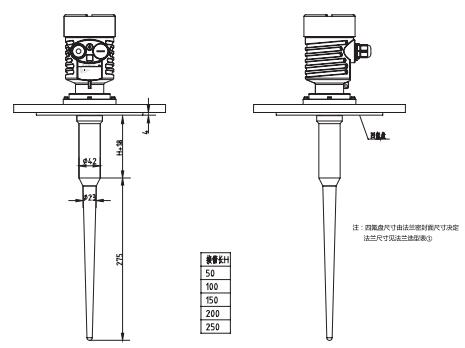

SKD52防腐棒式雷达物位计外型尺寸图

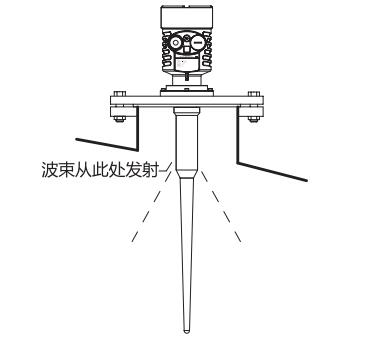

SKD52防腐棒式雷达物位计安装
SKD52防腐棒式雷达物位计选型
| 单元 |
参数 |
防爆 |
P标准型(非防爆)
I隔爆型(Exb II BT4 Gb) |
过程连接/材料 |
FA PTFE翻边，不锈钢法兰DN50 PN16C型
FB PTFE翻边，不锈钢法兰DN80 PN16C型
FC PTFE翻边，不锈钢法兰DN100 PN16C型
FD PTFE翻边，不锈钢法兰DN150 PN16C型
FE PTFE翻边，不锈钢法兰DN200 PN16C型
FF PTFE翻边，不锈钢法兰DN250 PN16C型
Y特殊定制 |
天线型式/材料
过程温度 |
SP 塑料棒/PTFE |
密封/过程温度 |
P 普通密封/-40…100℃
G普通密封/-40…150℃带散热片 |
电子单元 |
3 (4~20)mA/（24）VDC/HART两线制
4 (4~20)mA/（~24）VDC /HART四线制
5(4~20)mA/（~220）VAC/HART四线制 |
外壳/防护等级 |
L 铝/IP67
G 不锈钢304/IP67 |
电缆进线 |
M M20*1.5
N 1/2NPT |
特殊定制 |
Y 特殊定制 |
|
