SKD59万向喇叭雷达物位计
简介:
SKD59万向喇叭雷达物位计测量最大距离可达80米。天线被进一步优化处理，新型的快速的微处理器可以进行更高速率的信号分析处理，使得仪表可以用于如：反应釜或固体料仓非常复杂的测量条件。
原理
万向喇叭雷达物位计天线发射较窄的微波脉冲，经天线向下传输，微波接触到被测介质表面后被反射回来，再次被天线系统接收并将其传输给电子线路部分自动转换成物位信号。（因为微波传播速度极快，电磁波到达目标并经反射返回接收器这一来回所用的时间几乎是瞬间的）
SKD59万向喇叭雷达物位计参数
应??用：固体料、强粉尘、易结晶、结露场合
测量范围：80米
过程连接：螺纹、法兰
介质温度：-40~250℃ -60~400℃
过程压力：常压
精??度：±15mm
频率范围：26GHz
防爆等级：Exb IIBT4 Gb
防护等级：IP67
信号输出：4~20mA/HART(两线/四线)RS485/Modbus

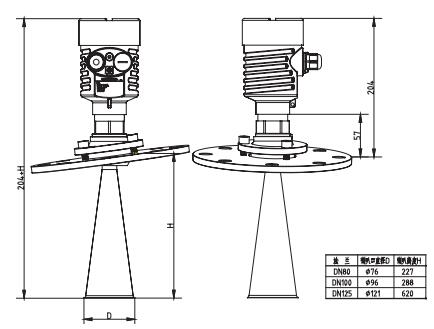

SKD59万向喇叭雷达物位计外型尺寸图

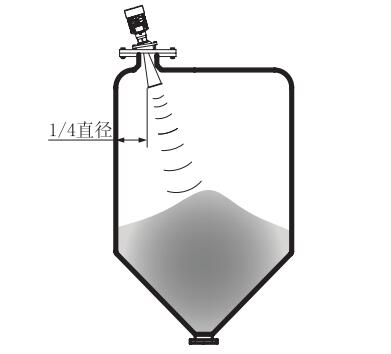

SKD59万向喇叭雷达物位计安装
SKD59万向喇叭雷达物位计选型
| 单元 |
参数 |
防爆 |
P标准型(非防爆)
I隔爆型(Exb II BT4 Gb) |
过程连接/材料 |
B法兰DN80/不锈钢304
C法兰DN100/不锈钢304
D法兰DN125/不锈钢304
E法兰DN150/不锈钢304
F法兰DN200/不锈钢304
H法兰DN250/不锈钢304
M法兰DN80/万向节（不锈钢304）
K法兰DN100/万向节（不锈钢304）
T法兰DN125/万向节（不锈钢304）
Z法兰DN150/万向节（不锈钢304）
W法兰DN200/万向节（不锈钢304）
V法兰DN250/万向节（不锈钢304）
Y特殊定制 |
天线形式/材料 |
B喇叭天线Φ76mm/不锈钢304
C喇叭天线Φ96mm/不锈钢304
D喇叭天线Φ121mm/不锈钢304 |
密封/过程温度 |
V 普通密封/(-40~150)℃
K高温密封/(-40~250)℃
T高温密封/(-60~400)℃ |
电子单元 |
3 (4~20)mA/24V DC/HART两线制
4 (4~20)mA/220V AC四线制
5 RS485/Modbus/四线制 |
外壳/防护等级 |
L 铝/IP67
G 不锈钢304/IP67 |
电缆进线 |
M M20*1.5
N 1/2NPT |
特殊定制 |
Y 特殊定制 |
|
