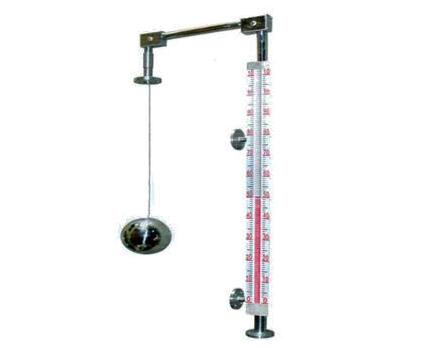

UFZ型浮标液位计的概述
UFZ浮标液位计是一种简易的液位测量仪表，它适用于石油化工系统中贮有腐蚀性介质的槽、罐、油箱、油库等的平底锥盖及拱顶容器以及一般企业、民用建筑的水塔(水箱)所需价格低廉的液位测量，以解决人工测量液位的困难。
浮标液位计工作原理
浮标液位计是根据力平衡原理设计的，当罐内液位处于某--位置时浮标重量W,重锤指针重量W1和浮标浸在液体中所受浮力F,整个系统中摩擦力f，四力处于平衡状态(即W-F-W1-f=0)。当液位上升时，由于牵引索吊着浮子沿导向索被浮起，液体浮力，F增大，使原平衡系统地四力失去平衡，在重力的作用下，重锤指针(8)向下滑行，同时也连续地在标尺.上指示液位的上升高度。同理，可说明液位下降时，浮子浮力F减少，使牵引索与液体同步下降，由于浮子的重量大于重锤指针的重量，使指针向上运动，同样在液位连续下降变化时，重锤指针能随之连续地指示液位的下降情况，从而达到正确测量液位变化的目的。
浮标液位计仪表结构示意图

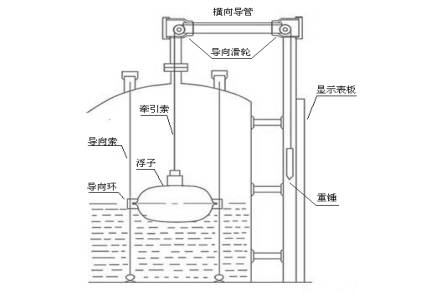

浮标液位计仪表结构图
液位计是由浮子、牵引索、导向滑轮、重锤指针、显示标尺或磁性翻板等五部分组成。
1、浮子:浮子是用二个不锈钢(或碳钢)空心圆锥体和-一个不锈钢(或碳钢)空心圆柱体焊接而成，并在浮子两侧焊有导向环起导向作用，浮子的作用是直接把液位变化的浮力转给牵引索，使牵引索将液位变化转送给重锤指针，实现液位变化的现场指示。
2、牵引索:连接钢丝的一端吊着浮子，另一端连接重锤指针，中间部分封闭在钢管内。
3、导向滑轮:它是根据现场液位罐的几何形状和仪表安装要求，又连接钢丝导向滑轮核定滑轮外壳两部分组成，主要作用是为连接钢丝导向，系统转动的阻力减少。
4、重锤指针:是选用A3F钢所制成，中间制成指针形式，指针所指相应的标尺数值即为测量液位高度，它是随浮子的变化随连接牵引索进行同步运动的。磁性翻板显示时重锤指针由内装磁钢的钢管代替。
5、显示标尺:它由用户根据实际工况条件由合金铝或不锈钢压制而成的，并在表面刻好标准数值，以厘米为单位，每节高度为1米。磁性翻板显示时由红、白翻板代替。
浮标液位计主要技术参数
1、工作压力:常压或≤0.6MPa(带密封管)
2、介质密度>0.6g/cm2
3、测量范围:L=20m内的任意指定测量范围，对于大于20m的范围由用户指定，按特殊规格。
4、现场指示精度:+10mm
5、被测介质温度:-30C~300C
6、导向钢丝安装垂直度:≤+5°
浮标液位计仪表基本选型参数
| SKUFZ |
浮标式液位计 |
|
代码 |
显示指示方式 |
| A |
简易刻度标贴式 |
| B |
重锤导向槽刻度指示 |
| C |
磁性翻板显示式 |
|
代码 |
横向导管连接形式 |
| A |
固定尺寸 |
| B |
可调节型 |
|
代码 |
支架主体材质 |
| 1 |
PP |
| 2 |
304 |
| 3 |
316L |
|
代码 |
带输出信号（磁性翻板显示式） |
| 1 |
基本型 不带输出 |
| 2 |
带上、下限开关输出 |
| 4 |
带电远传（4~20mA输出，24VDC供电） |
| 5 |
带防爆型电远传（4~20mA输出，24VDC） |
|
代码 |
安装间距（测量范围mm） |
| L |
|
|
代码 |
介质密度g/cm3 |
| ρ |
|
|
代码 |
与罐体连接的顶部法兰尺寸 |
| DN |
|
|
代码 |
浮球材质 |
| A |
304 |
| B |
316 |
| C |
PP |
| D |
304衬四氟 |
| E |
其他 |
|
代码 |
是否带导向索固定浮球 |
| A |
无导向索 |
| B |
有导向索2根 |
|
浮标液位计安装调试
1、按照两个导向滑轮的间距，在容器.上方开三个孔，分别焊接导向螺栓管和滑轮导管;在容器外侧焊接标尺支架，高度以保持两个导向滑轮水平为准
2、仪表的调零
在仪表安装时，罐内应还未有被测介质，浮标在罐内的底部时，重锤指针部分的红色尖头指示应指在标尺测量范围的顶部“零”值上，否则要调整钢丝长度。
3、仪表的量程调整
仪表在调好零位的基础上，再把浮标拉到容器的项部或最大测量点上，重锤指针部分的红色尖头应指在标尺的底部位置上，即落在标尺最大量程点上。
浮标液位计安装使用及注意事项
1、导向钢丝下支承焊接安装:
在容器底部按照液位计浮子运动方向要求确定位置，焊接或铆接好固定导向钢丝下支承。如设备不具备焊接条件,可采用重锚固定方式固定导向钢丝下支承。如容器内液面波动不大，可不安装导向钢丝。
2、导向钢丝的安装:.
(1)用力使钢丝拉直，并固定在下支承上,注意不要使钢丝有弯曲或打结现象,以免影响浮子上下移动。
(2)导向钢丝通过浮子的导向环，后穿入吊勾螺钉，把钢丝的终端固定并用导线夹头夹紧，并旋紧吊勾螺母，使其处于紧张状况，再将上螺母拼紧，以防松动，然后盖好封盖。
(3)两根导向钢丝要垂直地面，而且相互平行，保证两者之间距离与浮子的导向环的中心距一致
4、标尺安装:
标尺的长度是按用户在订货时所提供的测量范围而确定的，在安装时要求:
(1)标尺的连结部分应做到平直、光滑、不应有凹凸现象，以免影响重锤指针的正常运行，或引起测量的误差。
(2)标尺应与贮罐内液面相垂直，不应有倾斜现象，标尺安装的垂直度不能大于5°，以免造成重锤指针卡死，使测量失败。
(3)在焊接标尺脚架时，应尽量做到安装表面在同一平面上，安装孔在同上直线上，即做到确保标尺的刻度面及重锤指针两侧导向均要平直称为直线，使重锤指针在标尺槽中灵活升降。
5、浮标连接钢丝及重锤指针的安装:
浮标与连接钢丝的一-端用导线夹头夹紧固定，然后将连接钢丝的另--端装进事先安装好的两个导向滑轮盒内，并和重锤指针相连接，用导线夹头夹紧固定，最后调整各导向滑轮支架，使连接钢丝与水平垂直，使浮标在导向钢丝上活动灵活，有轻滑感、无卡死、扭曲、打结、打卷或损伤等现象。
注意:掌握钢丝的所需长度。
定货须知:
1.介质名称、密度
2.温度与压力

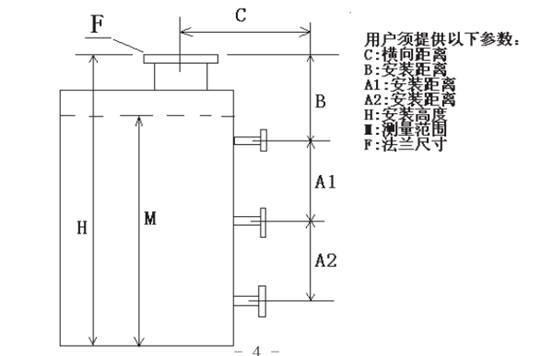

3.连接管尺寸(如图)
4.法兰尺寸及压力等级

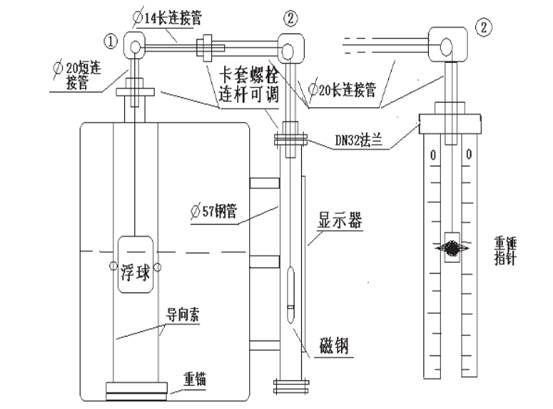

安装示意图
|
