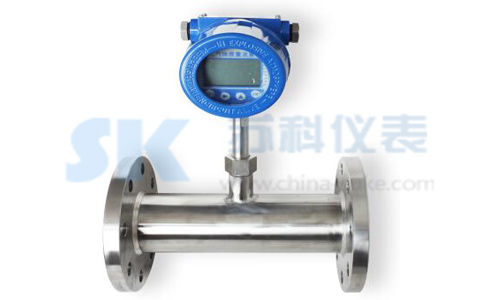

SKRSL系列熱式氣體質量流量計 熱式氣體質量流量計是利用熱傳導原理測量流體流量的儀表，該儀表采用恒溫差法對氣體質量流量進行準確測量。熱式氣體質量流量計具有體積小，數字化程度高，安裝方便，測量準確等優點。 一、SKRSL系列熱式氣體質量流量計產品優勢： 1、特有流量數據模型算法；模糊理論控制溫度、濕度算法； 2、智能微處理器及模數、數模轉換芯片； 3、寬量程比1000：1；大口徑，低流速，壓損可忽略； 4、直接測量質量流量，無須溫壓補償； 5、低流速測量非常靈敏； 6、設計、選型方便，安裝、使用簡便； 7、適合各類單一或混合氣體流量測量。 二、SKRSL系列熱式氣體質量流量計產品特點： 1、采用鉑RTD傳感器技術 2、采用享有“平衡結構封裝”技術,介質溫度自補償 3、特有算法,可實現線性、重復性、精度好 4、量程比寬1000:1,可據用戶要求可拓展 5、可實現大管徑小流量測量，最小流量可測低至零,分辨率0.001m/s 6、無可動部件、振動影響可忽略 7、直管段要求不高1-2D 8、與介質的溫度、壓力無關 9、特有高溫算法，介質溫度可達+400℃， 10、采用高濕算法，實現精度準確測量 11、對流量信號鍵入12點動態修正，內置10點修正 12、在線動態校正電流/電壓輸出 13、對粉塵等小顆粒不敏感 14、在線不斷流裝卸，維護方便 三、熱式氣體質量流量計應用場合： 1、公用工程---電﹑氣﹑ 水處理的監控 管道的氣體；通用系統；沼氣；煤氣；天然氣；液化氣；鍋爐預熱空氣 2、石油與天然氣工業 能量交換；填井氣回收；燃?xì)庥?jì)量；氣體質量分析；泄漏氣測試；天然氣測量；火炬氣的監控 3、電力行業 燃料系統中氣體分配過程中的氣體測量；鍋爐及輔助系統中各種氣體的測量；燃?xì)鉅t中氣體測量；氫氣測量；電廠高爐的一次風、二次風的測量 4、化學行業 煙氣循環監測；采樣系統中氣體流量計量；引風機的氣體流量計量；化肥廠氨氣測量 ；電池工廠各種氣體流量測量 5、冶金行業 鋼鐵廠加氣測量；煉鐵廠高爐煤氣的測量；焦化廠焦?fàn)t煤氣的測量；軋鋼廠加熱爐燃?xì)猓ǜ郀t煤氣、焦化煤氣、天然氣等）的測量控制；熱處理淬火爐等的氫、氧、氮等氣體的控制 6、紙漿與造紙行業 廢水處理系統中氣體的測量；煙道流量監控；鍋爐回收二次/三次空氣；鍋爐的燃?xì)夂涂諝馑惋L(fēng)測量 7、食品及醫藥行業 加工操作中新鮮空氣的加入；啤酒廠中的二氧化碳處理；瓶子消毒器中的熱空氣的流量；熱氧化過程中氣體流量測量；通風系統；鍋爐進氣﹑廢氣﹑過程控制 8、環保 沼氣利用過程中的氣體測量；氯氣處理過程中氯氣氣體測量；污水處理過程中曝氣池的氣體測量；煙筒煙道排氣監測SO2和NOX的排量 9、其他行業 工廠壓縮空氣測量；煤粉燃燒過程粉/氣配比控制燃料；水泥工業豎式磨粉機排放熱氣流量控制 四、熱式氣體質量流量計性能指標： 1、測量范圍：0.5—100Nm/s （20℃，101.33KPa） 2、精度: ±1.5%的讀數 ±1.5%滿量程 3、量程比：通常100：1（取決于標定流量的范圍） 4、管徑范圍:DN20~5000mm 5、應用范圍:適合各類單一或混合氣體。含塵、含沙、含濕氣、各種腐蝕性氣體。（乙炔氣體除外） 6、環境溫度范圍: -40℃～+85℃(無顯示); -30℃～+70℃(有顯示); 濕度小于90%RH 7、介質溫度范圍: -40℃～+100℃；-40℃～+200℃； 8、傳感器直徑：ф3、ф2.5 9、插入式傳感器探桿直徑：ф19（標準）、ф16、ф12 10、傳感器材質：316不銹鋼、哈氏合金、鈦 11、探桿材質（保護套）：316不銹鋼（標準）、哈氏合金 12、雙向測量介質流量 13、模擬量輸出：流量：4-20mADC,溫度：4-20mADC,最大負載:1000Ω 14、累積脈沖量輸出 15、鍵入12段非線性修正，內置10段非線性修正 16、通訊：串口輸出RS232/RS485 17、供電電源：24VDC/600mA；220VAC/2W；110VAC/3W 18、報警：1－2路繼電器輸出、5A/220V、5A/30VDC、鍵入設定 19、大屏幕LCD顯示：七位瞬時流量，八位累積流量 20、過程壓力:1.6Mpa（最大20MPa） 21、安裝工藝形式：插入式（卡套、卡套＋球閥、法蘭連接）適用于DN80以上的管道安裝，管道式（法蘭、螺紋連接）適用于DN15以上的管道安裝。 22、防爆等級：本安型（iaⅡCT5）、隔爆型（ExdⅡCT4） 23、防護等級：IP65 五、傳感器參數： 管段傳感器數據表 （螺紋連接）  注：DN<20mm時，傳感器尺寸請咨詢我公司 管段傳感器尺寸表(法蘭連接)  六、口徑與流量對應表  七、產品選型：
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||
