        |  | 您現在的位置 > 首頁 > 產品中心 |  SKLG一體化孔板流量計

          |  |

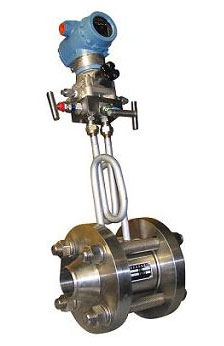

          | 概述 SKLG一體化孔板流量計是將標準孔板與多參數差壓變送器(或差壓變送器、溫度變送器及壓力變送器)配套組成的量程比差壓流量裝置,可測量氣體、蒸汽、液體及天然氣的流量,一體化孔板流量計廣泛應用于石油、化工、冶金、電力、供熱、供水等領域的過程控制和測量。
 適用范圍
 1.公稱直徑: 15 mm ≤DN≤1200mm
 2.公稱壓力:PN≤10MPa
 3.工作溫度:-50℃≤t≤550℃
 4.量程比:1:10, 1:15
 5.精度:0.5級,1級
 產品選型



                  | 型號 | 說 明 |
                  | SKLG | 節流裝置(孔板流量計) |
                  |  | 代號 | 按其結構特征的兩大基本分類 |
                  |  | K | 孔板 |
                  |  | P | 噴嘴等 |
                  |  | 代號 | 公稱壓力(105Pa) |
                  |  | 2.5 | 2.5 |
                  |  | 10 | 10 |
                  |  | 16 | 16 |
                  |  | 25 | 25 |
                  |  | 64 | 64 |
                  |  | 100 | 100 |
                  |  | 200 | 200 |
                  |  | 代號 | 口徑(mm) |
                  |  | 15~1200 | 15~1200mm |
                  |  | 代號 | 按其結構形式細分 |
                  |  | H | 標準孔板(環室) |
                  |  | Y | 標準孔板(法蘭) |
                  |  | K | 標準孔板(鉆孔) |
                  |  | I | ISA 1932噴嘴 |
                  |  | L | 長徑噴嘴 |
                  |  | W | 文丘利噴嘴 |
                  |  | G | 經典文丘利管 |
                  |  | S | 雙重孔板 |
                  |  | Q | 圓缺孔板 |
                  |  | Z | 錐形入口孔板 |
                  |  | R | 1/4圓孔板 |
                  |  | P | 偏心孔板 |
                  |  | N | 整體(內藏)孔板 |
                  |  | X | 楔形孔板 |
                  |  | T | 不在上述之列的特殊節流裝置 |
                  |  | 代號 | 介質 |
                  |  | 1 | 液體 |
                  |  | 2 | 氣體 |
                  |  | 3 | 蒸汽 |
                  |  | 4 | 高溫液體 |
                  |  | 代號 | 補償形式 |
                  |  | N | 不帶壓力、溫度補償 |
                  |  | P | 帶壓力補償輸出 |
                  |  | T | 帶溫度補償輸出 |
                  |  | Q | 帶壓力、溫度補償輸出 |
                  |  | 代號 | 變送器差壓量程范圍 |
                  |  | 0 | 微差壓量程 |
                  |  | 1 | 低差壓量程 |
                  |  | 2 | 中差壓量程 |
                  |  | 3 | 高差壓量程 |
                  |  | 代號 | 是否帶現場顯示 |
                  |  | W | 節流裝置傳感器 |
                  |  | X | 智能節流裝置(流量計) |  孔板流量計系列產品有:一體化孔板流量計;環形孔板流量計;平衡孔板流量計(平衡流量計)等。 |  |
