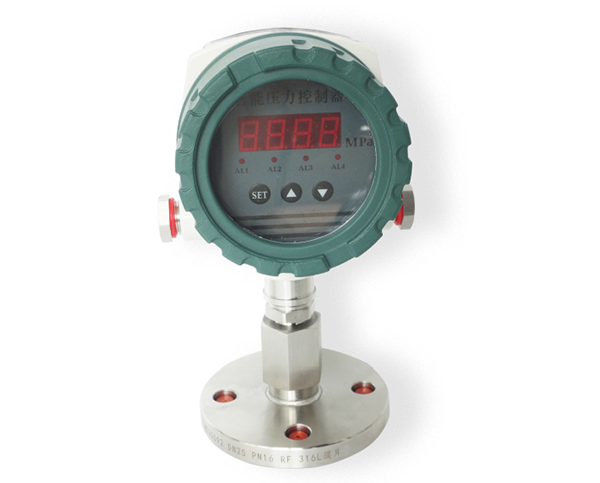

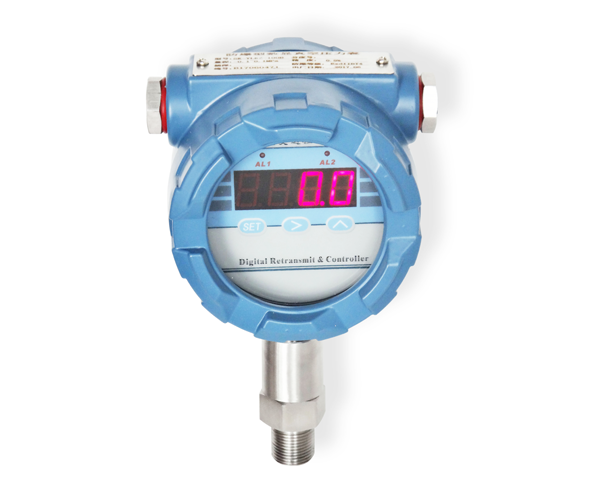

SK-YLKZ-100B型防爆数显电接点压力表采用铸铝隔爆外壳，选用压力传感器，以智能单片机为控制核心，集压力测量、显示、报警输出以及模拟量变送输出为一体的变送控制产品，其装上隔爆闪光报警灯可以很直观的提醒现场操控人员，防爆数显电接点压力表具有结构紧凑、功能齐全、测量精度佳等特点，适合需要现场隔爆的工业自动化控制场合使用。
一、主要技术指标
工作电源：AC85～260V/DC24V±2V
整机功耗：小于3W
采样速率：3次/秒
测量精度：0.5%FS±1 ；1.5%FS±5
馈电输出：DC24V(25mA)
电流输出：4~20mA
恒流源输出：0.82～2.48mA
温度漂移：≤0.02%FS/℃（典型值100ppm/℃）
显示范围：-1999～9999
超限显示：“EEEE”
显示数码管：0.56英寸 红色 4位
触点容量：AC220V3A
使用环境：0～+70℃；≤85%RH
连接方式：螺纹连接 法兰连接 隔膜式（螺纹、法兰、卫生型）
隔爆等级：EXdiiBT4
二、量程范围的选择：
1、测量范围（MPa）-精度±0.5
-0.1~0;-0.1-0.15;-0.1-0.3;-0.1-0.5;-0.1-0.9;-0.1-1.5;-0.1-2.4
0-0.25; 0-0.4; 0-0.6; 0-1.0; 0-1.6; 0-2.5; 0-4.0; 0-6.0;
0-10; 0-16;0-25;0-40; 0-60
2、 测量范围（KPa）-精度±1.5
0~6；0~10；0~16；0~25；0~40；0~60；0~100
三、安装使用说明：
1、仪表使用扩散硅压力传感器，对安装的角度无要求。仪表压力导入口正常使用M20的外螺纹和压力容器相连接，也可定制其他类型的连接接口。
2、使用时先将仪表固定在管道或者压力容器上，为保证测量精度，测量的气体或者液体温度最好为常温，隔爆数显电接点压力表也可以测量85℃以下的气体或者液体，此时精度会有所损失。如果温度大于常温建议安装冷凝弯管、散热器等配套产品。
3、安装好防爆数显电接点压力表后请参照仪表上的接线说明接上线后检查无误后通电显示，
4、启用时应缓慢的打开防爆数显电接点压力表的进口阀门，防止打开过急损坏压力传感器或者伤及人身。
5、对于防爆数显电接点压力表的量程与输出电流设置，产品在出库前已经给调试好，用户应不予以重新调试；而对于上下限报警值的设定，一般会根据用户的要求在出库前进行设定、调试好，如果用户没有要求，请用户参照产品说明书进行设定、调试（用户要设置上下限报警值时请在非隔爆区域内设置好后再到现场安装使用）。
|
