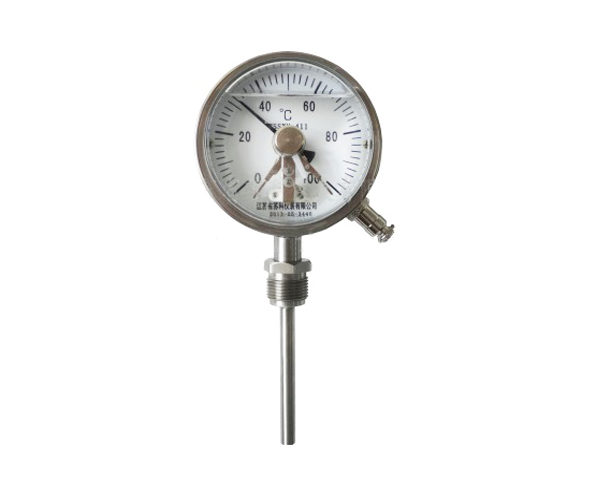

WSSXN系列耐震电接点双金属温度计
|
|
WSSXN系列耐震电接点双金属温度计是一种测量中低温度的现场检测仪表�？梢灾苯硬饬扛髦稚讨械�-80℃～+500℃范围内的液体、蒸汽和气体介质及环境场所恶劣且有振动的温度。该温度计从仪表内部充耐震油,可有效克服机械振动带来的指针抖动.在设计原理及结构上具有防水、防腐蚀、耐震动、直观、易读数、无汞害、坚固耐用等特点，耐震电接点双金属温度计广泛应用于石油、化工、机械、船舶、发电、纺织、印染等工业和科研部门。
一、主要特点
现场显示温度，直观方便；安全可靠，使用寿命长；
多种结构形式，可满足不同要求。无汞害，易读数，坚固耐震。
�；す懿奈�0Cr18Ni9 1Cr18Ni9Ti不锈钢和钼二钛，承压、防腐能力强。
抽芯式温度计可不停机短时间维护或更换机芯。
表盘形式有轴向型、径向型、万向型等品种齐全，适应于各种现场安装的需要。
二、工作原理
耐震电接点双金属温度计是基于绕制成环性弯曲状的双金属片组成。一端受热膨胀时，带动指针旋转，工作仪表便显示出所应的温度值，并且防止环境振动在双金属温度计内部充装硅油以达到减震的目的。
三、执行标准
JB/T8803-1998 GB3836-83
四、其他参数
标度盘公称直径：100
精度等级：（1.0），1.5
热响应时间：≤40S
防护等级：IP55
环境温度：-40~85℃
角度调整误差：角度调整误差应不超过其量程的1.0%
回差：回差应不大于基本误差限的绝对值
重复性：重复性极限范围应不大于基本误差限绝对值的1/2
五、电气参数
| 额定功率VA |
最高工作电压V |
最大允许电流 |
10 |
220V AC |
0.7A |
24V DC |
六、温度范围的选择及参考温度范围
温度范围的选择要求表盘的最大刻度范围为工作压力的1.5~2倍，且量程范围最大与最小之和大于50℃
参考温度范围：℃
-80~40 -40~80 -20~60 -20~100 0~50 0~100 0~150 0~200 0~250 0~300 0~350 0~400 0~450 0~500 0~600
七、产品选型
| WSS |
|
双金属温度计 |
|
N |
|
耐震结构 |
X |
|
电接点结构 |
表盘公称直径 |
-4 |
|
Φ100 |
表盘形式 |
0 |
|
轴向（直型） |
1 |
|
径向（角型） |
8 |
|
万向（可调角型） |
安装固定形式 |
0 |
|
无固定装置 |
1 |
|
可动外螺纹 |
2 |
|
可动内螺纹 |
3 |
|
固定螺纹 |
4 |
|
固定法兰 |
5 |
|
卡套螺纹 |
6 |
|
卡套法兰 |
电接点形式 |
M |
|
上下限 |
N |
|
双上限 |
P |
|
双下限 |
|
八、选型须知
请提供型号、表盘直径、精度等级、安装固定形式、测温范围、�；す懿闹�、长度或插入深度。
选型举例：现场管道为Ф159*4.5，测量热水，测温范围0～100℃，1.5级，径向螺纹连接，材质要求1Cr18Ni9Ti 温度计表盘Ф100，带报警控制，现场环境湿度大，室外安装，管道有振动，要求抗振性好
根据以上要求选型如下：耐震电接点双金属温度计 WSSNX-411， 0～100℃，L=120， M27×2可动外螺纹连接，1.5级
九、接线图
|
|
|
