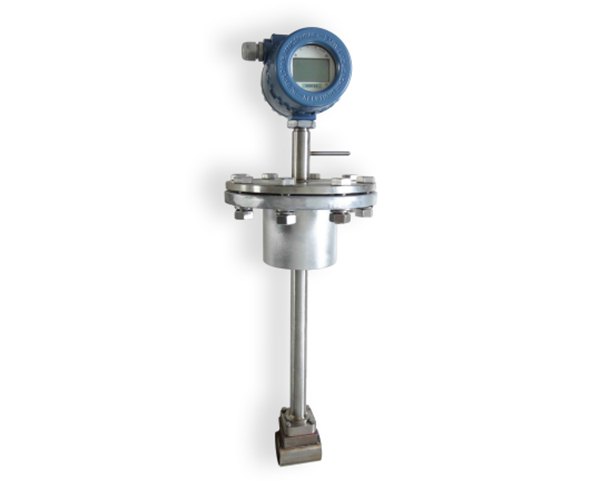

插入式涡街流量计概述：
  SKLUCB型插入式涡街流量计主要用于各种行业工业管道中大口径气体、液体、蒸汽介质流体的流量测量。插入式涡街流量计特点是压力损失小,量程范围大，精度好,在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响。无可动机械零件，因此可靠性高,维护量小。仪表参数能长期稳定。采用压电应力式传感器,可靠性高,可在-20℃～+250℃的工作温度范围内工作。有模拟标准信号,也有数字脉冲信号输出,容易与计算机等数字系统配套使用,是一种理想的流仪表。。
  SKLUCB 型插入式涡街流量计防爆型，符合GB3836-83《爆炸性环境用防爆电气设备》的有关规定，防爆标志为ExdIIBT6。
插入式涡街流量计工作原理：
  按国际标准化组织IS07145(在环形截面封闭管道中的流体流量测定—在截面一点的速度测量法)，采用埋入压电晶体的涡街测速探头，插入大口径工业管道内，将卡门旋涡频率转换为与流量成正比的电流或电压脉冲信号或4～20mADC电流信号。
插入式涡街流量计外形尺寸图

插入式涡街流量计安装定位尺寸:

口径（mm）	DN250	DN300	DN400	DN500	DN600	DN800-2000
L	60.5	58	65.5	60.5	55.5	45.5

插入式涡街流量计特点:
1、可测量蒸汽,气体,液体的体积流量和质量流量；
2、无机械运动部件,测量精度,结构紧凑维护方便；
3、压力损失小,量程范围宽；范围度达1:25；
4、采用消扰电路和抗振传感头；
5、采用消扰电路和抗振传感头，使仪表具有一定抗环境振动性能；
6、可测介质温度达+250℃。
7、可实现不断流拆装传感器，可实现放大器与传感器分离（分离距离15m）；
插入式涡街流量计技术参数:

公称通经（mm）	200～1500
仪表材质	1Cr18Ni9Ti
公称压力（Mpa）	PN1.6Mpa；PN2.5Mpa
被测介质温度（℃）	－40～+250℃
环境条件	温度－10～+55℃，相对湿度5％～90％，大气压力86～106Kpa
精度等级	示值的±2.5%
量程比	1:10；1:15
阻力损失系数	Cd<2.6
输出信号	传感器：脉冲频率信号0.1 ~ 3000Hz 低电平≤1V 高电平≥6V 变送器：两线制4 ~ 20mADC电流信号
供电电源	传感器：、+24VDC 变送器：+24VDC 现场显示型：仪表自带3.2V锂电池
信号传输线	KVVP3×0.3（三线制），2×0.3（二线制）
传输距离	≤500m
信号线接口	内螺纹M20×1.5
防爆等级	EXdbIICT6Gb
防护等级	IP65
允许振动加速度	1.0g

插入式涡街流量计型号及功能选择

SKLUCB-	插入式涡街流量计
代号	口径	流量范围m3/h（饱和蒸汽180℃ ρ=5.157Kg/m3）
		液体			气体
200	200mm	75~750			500~5000
250	250mm	110~1100			800~8000
300	300mm	160~1500			1560~
400	400mm	180~3000			2750~
500	500mm	300~4500			4300~
600	600mm	450~6500			6100~
800	800mm	750~			11000~
1000	1000mm	1200~			17000~
>1000		协议			协议
	代号	功能1
	N	无温压补偿
	Y	有温压补偿
		代号	输出型号
		F1	4-20mA输出（二线制）
		F2	脉冲
		F3	RS485通讯接口
		F4	HART协议
			代号	被测介质
			J1	液体
			J2	气体
			J3	蒸汽
					代号	功能2
					E	2.5级
					T1	常温
					T2	高温
					T3	蒸汽
					P1	1.6MPa
					P2	2.5MPa
					P3	4.0MPa
					D1	内部3.6V供电
					D2	DC24V供电
					B1	不锈钢
					B2	碳钢
					A	带球阀

插入式涡街流量仪表安装步骤：
1．在管道上用气焊开一个略小于φ100mm 的圆孔，并把圆孔周围毛刺清除干净，以保证测头旋转流利。
2．在管道圆孔处焊上厂家提供的法兰，要求法兰轴线与管道轴线垂直。
3．将球阀及传感器安装在焊接好的发兰上。
4．调节丝杠，使插入深度符合要求（保证测头中心轴线和管道中心轴线重合），流体流向必须与方向标上的指示箭头保持一致。
5．均匀拧紧压盖上的螺丝。(注：压盖的松紧程度决定仪表的密封程度和丝杠能否旋动)
6．检查各环节是否完成好，慢慢打开阀门观察是否有泄漏（需特别注意人身安全）若有泄露请重复步骤 5、6。
涡街流量计系列产品有：插入式涡街流量计；气体涡街流量计；蒸汽涡街流量计；带温压补偿一体式涡街流量计；
