特点
□适合各类工业现场能够理想的替代国外同类产品；
□采用镀银触点（标准产品）进口微动开关性能稳定可靠；
□进口橡胶/316L不锈钢膜片/活塞式传感器等多种膜片接液材质可选；
□SPDT或DPDT输出；
□结构严密精巧，不可拆卸，传动稳定可靠。
□精度：0.5级；重复性：±0.5%；
□量程：-0.1-40MPa可选（根据需要参数选型选择合适的测量范围，超过40MPa可定制）
□选型需提供使用位置的最大工作压力；
基本参数
| 介质 |
气体或液体 |
环境温度 |
5%～95% |
外壳 |
压铸铝+环氧树脂涂层
密封垫圈的外壳 |
使用寿命 |
105循环
镀银触点进口微动开关 |
外壳等级 |
符合IEC60529要求，IP65 |
抗震性 |
<Max . 2g |
设定精度 |
±0.5% |
防爆等级 |
增安隔爆 ExdeIICT6 Gb
Vmax=380V（最大允许通过电压），
Imax=5A（最大允许通过电流）
（特殊要求请咨询） |
触点容量 |
切换差 |
不可调（参考选型表数据） |
防爆等级 |
本安防爆：ExiaIICT6 Ga
Vmax=50V（最大允许通过电压），
Imax=5A（最大允许通过电流）
（特殊要求请咨询） |
重复性误差 |
<0.5% |
触点容量 |
电气接口 |
M20*1.5/1/2NPTF(标准） |
开关输出 |
一个单刀双掷（SPDT)输出开关可接“常开型”或“常闭型”
二个单刀双掷（DPDT)输出开关可接“2常开型”或“2常闭型” |
过程接口 |
1/2NPTF多种接口和安装形式可选 |
环境温度 |
-40℃～+85℃ |
介质温度 |
-25-85℃（其它高温型介质可咨询定制） |
产品选型附加选项
| E |
增安隔爆 ExdeIICT6 Gb |
N |
特殊压力接口（标明） |
2205 |
双相不锈钢 |
EA |
本安防爆：ExiaIICT6 Ga |
D1 |
DPDT同步选项 |
M1 |
工厂对开关进行单点设置 |
2507 |
双相不锈钢 |
D2 |
DPDT不同步选项 |
M2 |
工厂对开关进行双点设置 |
Mondel |
蒙乃尔 |
A |
高触点容量 |
Z1 |
平装安装支架 |
HC |
哈氏合金 |
B |
不锈钢位号 |
Z2 |
管装安装支架 |
Ta |
钽材 |
DZ |
定制接口材质 |
16 |
316L材料 |
AU触点 |
金触点 |
选型表
KS-PKM系列：丁腈橡胶(Buna-N)膜片及0型圈，1/2”NPTF压力接口铝合金材质
(其它材质及压力接口可定制)
产品型号 |
可调范围
(Pa)KPa |
死区 |
传感膜片材质 |
接口材质 |
其它接口材质见附件材质选项表 |
KS-PKML012 |
120～1240Pa |
≤50Pa |
丁腈橡胶 |
铝合金 |
KS-PKML062 |
0.62～12.4KPa |
≤0.2KPa |
丁腈橡胶 |
铝合金 |
KS-PKML249 |
2.49～62.23KPa |
≤2KPa |
丁腈橡胶 |
铝合金 |
工作压力：1.4MPa 最大工作压力：2.8MPa |
KS-PGM系列：焊接316L不锈钢膜片 1/2NPTF压力接口不锈钢304
(其它材质及压力接口可定制)
产品型号 |
可调范围
KPa |
死区 |
传感膜片材质 |
接口材质 |
其它接口材质见选型附加选项表 |
KS-PGM062 |
0.62～12.4KPa |
≤0.5KPa |
316L |
304 |
KS-PGM249 |
2.49～62.23KPa |
≤3KPa |
316L |
304 |
工作压力：0.35MPa 最大工作压力：0.7MPa |
KS-PKM系列：丁腈橡胶(Buna-N)膜片及0型圈，1/2”NPTF压力接口铝合金材质
(其它材质及压力接口可定制)
产品型号 |
可调范围
(KPa)MPa |
死区 |
传感膜片材质 |
接口材质 |
其它接口材质见附件材质选项表 |
KS-PKMC100 |
10～210KPa |
≤5KPa |
丁腈橡胶 |
铝合金 |
KS-PKMC200 |
20～690KPa |
≤20KPa |
丁腈橡胶 |
铝合金 |
工作压力：3.45MPa 最大工作压力： 4.2MPa |
KS-PKMC600 |
0.06～2.07MPa |
≤35KPa |
丁腈橡胶 |
铝合金 |
KS-PKM1000 |
0.1～3.45MPa |
≤60KPa |
丁腈橡胶 |
铝合金 |
工作压力：10.3MPa 最大工作压力：17.2MPa |
KS-PGM系列：焊接316L不锈钢膜片 1/2NPTF压力接口不锈钢304
(其它材质及压力接口可定制)
产品型号 |
可调范围
(KPa)MPa |
死区 |
传感膜片材质 |
接口材质 |
其它接口材质见选型附加选项表 |
KS-PGM700 |
7～140KPa |
≤4KPa |
316L |
304 |
KS-PGM014 |
14～340KPa |
≤15KPa |
316L |
304 |
KS-PGM030 |
30-690KPa |
≤20KPa |
316L |
304 |
KS-PGM060 |
0.06～1.38MPa |
≤35KPa |
316L |
304 |
工作压力：3.45MPa 最大工作压力：6.9MPa |
KS-PGM系列：焊接316L不锈钢膜片 1/2NPTF压力接口不锈钢304
(其它材质及压力接口可定制)
产品型号 |
可调范围
(KPa)MPa |
死区 |
传感膜片材质 |
接口材质 |
其它接口材质见选型附加选项表 |
KS-PGM100 |
0.1～2MPa |
≤50KPa |
316L |
304 |
KS-PGMH140 |
0.14～3.45MPa |
≤0.18MPa |
316L |
304 |
KS-PGMH210 |
0.21～6.89MPa |
≤0.45MPa |
316L |
304 |
工作压力：10MPa 最大工作压力：17MPa |
KS-PGMH550 |
0.55～11.72MPa |
≤0.6MPa |
316L |
304 |
工作压力：13MPa 最大工作压力：17MPa |
KS-PKM系列：丁腈橡胶(Buna-N)膜片及0型圈，1/2”NPTF压力接口铝合金材质
(其它材质及压力接口可定制)
产品型号 |
可调范围
MPa |
死区 |
传感膜片材质 |
接口材质 |
其它接口材质见附件材质选项表 |
KS-PGKH210 |
0.21～6.89MPa |
≤0.25MPa |
丁腈橡胶 |
铝合金 |
KS-PGKH690 |
0.69～11.72MPa |
≤0.35MPa |
丁腈橡胶 |
铝合金 |
KS-PGKH860 |
0.86～20.68MPa |
≤0.45MPa |
丁腈橡胶 |
铝合金 |
KS-PGKH483 |
4.83～34.47MPa |
≤0.55MPa |
丁腈橡胶 |
铝合金 |
工作压力41.5MPa 最大工作压力： 60MPa |

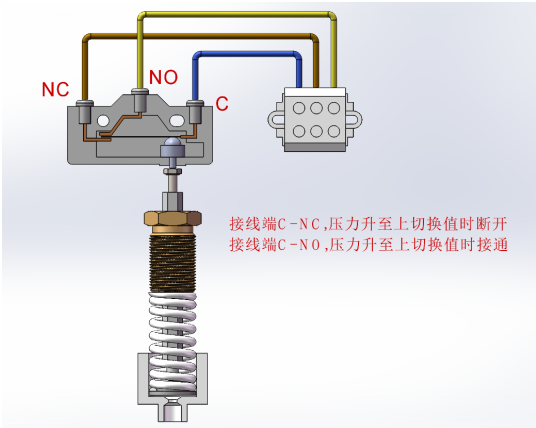

产品原理接线图

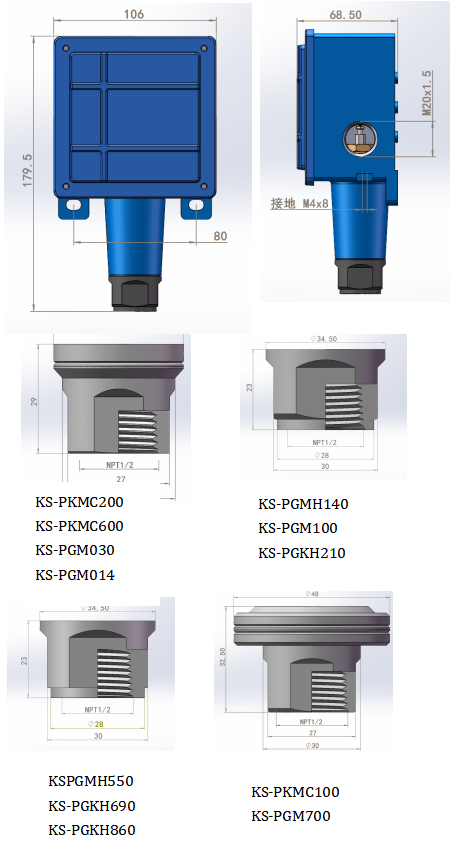

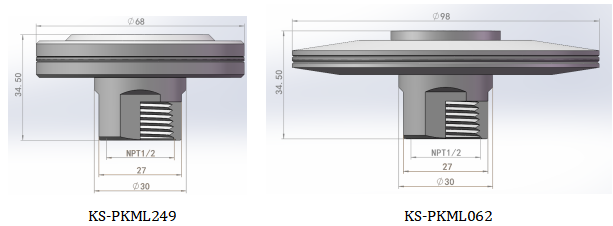

外形及连接示意图
差压控制器
特点
□适合各类工业现场能够理想的替代国外同类产品；
□采用镀银触点（标准产品）进口微动开关性能稳定可靠；
□进口橡胶/316L不锈钢膜片/活塞式传感器等多种膜片接液材质可选；
□SPDT或DPDT输出；
□结构严密精巧，不可拆卸，传动稳定可靠。
□精度：0.5级；重复性：±0.5%；
□量程：-0.1-3.5MPa可选（根据需要参数选型选择合适的测量范围，超过3.5MPa可定制）
□选型需提供使用位置的最大工作压力；
基本参数
介质 |
气体或液体 |
环境温度 |
5%～95% |
外壳 |
压铸铝+环氧树脂涂层
密封垫圈的外壳 |
使用寿命 |
105循环
镀银触点进口微动开关 |
外壳等级 |
符合IEC60529要求，IP65 |
抗震性 |
<Max . 2g |
设定精度 |
±0.5% |
防爆等级 |
增安隔爆 ExdeIICT6 Gb
Vmax=380V（最大允许通过电压），
Imax=5A（最大允许通过电流）
（特殊要求请咨询） |
触点容量 |
切换差 |
不可调（参考选型表数据） |
防爆等级 |
本安防爆：ExiaIICT6 Ga
Vmax=50V（最大允许通过电压），
Imax=5A（最大允许通过电流）
（特殊要求请咨询） |
重复性误差 |
<0.5% |
触点容量 |
电气接口 |
M20*1.5/1/2NPTF(标准） |
开关输出 |
一个单刀双掷（SPDT)输出开关可接“常开型”或“常闭型”
二个单刀双掷（DPDT)输出开关可接“2常开型”或“2常闭型” |
过程接口 |
1/2NPTF多种接口和安装形式可选 |
环境温度 |
-40℃～+85℃ |
介质温度 |
-25-85℃（其它高温型介质可咨询定制） |
产品选型附加选项
E |
增安隔爆 ExdeIICT6 Gb |
N |
特殊压力接口（标明） |
2205 |
双相不锈钢 |
EA |
本安防爆：ExiaIICT6 Ga |
D1 |
DPDT同步选项 |
M1 |
工厂对开关进行单点设置 |
2507 |
双相不锈钢 |
D2 |
DPDT不同步选项 |
M2 |
工厂对开关进行双点设置 |
Mondel |
蒙乃尔 |
A |
高触点容量 |
Z1 |
平装安装支架 |
HC |
哈氏合金 |
B |
不锈钢位号 |
Z2 |
管装安装支架 |
Ta |
钽材 |
DZ |
定制接口材质 |
16 |
316L材料 |
AU触点 |
金触点 |
选型表
KS-CKM系列：丁腈橡胶(Buna-N)膜片及0型圈，1/4”NPTF压力接口铝合金材质
(其它材质及压力接口可定制)
产品型号 |
可调范围
(Pa)KPa |
死区 |
传感膜片材质 |
接口材质 |
其它接口材质见选型附加选项表 |
KS-CKM005 |
50～1740Pa |
≤60Pa |
丁腈橡胶 |
铝合金 |
KS-CKM025 |
250～4970Pa |
≤200Pa |
丁腈橡胶 |
铝合金 |
KS-CKM124 |
1.24～12.49KPa |
≤600Pa |
丁腈橡胶 |
铝合金 |
KS-CKM249 |
2.49～49.7KPa |
≤2.5KPa |
丁腈橡胶 |
铝合金 |
工作压力：0.15MPa 最大工作压力： 3MPa |
KS-CKM系列：丁腈橡胶(Buna-N)膜片及0型圈，1/4”NPTF压力接口铝合金材质
(其它材质及压力接口可定制)
产品型号 |
可调范围
KPa |
死区 |
传感膜片材质 |
接口材质 |
其它接口材质见选型附加选项表 |
KS-CKMC10 |
10～140KPa |
≤7KPa |
丁腈橡胶 |
铝合金 |
KS-CKMC20 |
20～206KPa |
≤11KPa |
丁腈橡胶 |
铝合金 |
KS-CKMC30 |
30～340KPa |
≤15KPa |
丁腈橡胶 |
铝合金 |
KS-CKMC70 |
70～860KPa |
≤40KPa |
丁腈橡胶 |
铝合金 |
工作压力：3.4MPa 最大工作压力： 7MPa |
KS-CGM系列：焊接316L不锈钢膜片 1/4NPTF压力接口不锈钢304
(其它材质及压力接口可定制)
产品型号 |
可调范围
(KPa)MPa |
死区 |
传感膜片材质 |
接口材质 |
其它接口材质见选型附加选项表 |
KS-CGM030 |
30～206KPa |
≤10KPa |
316L |
304 |
KS-CGM070 |
70～860KPa |
≤0.04MPa |
316L |
304 |
KS-CGM340 |
0.34～1.72MPa |
≤0.06MPa |
316L |
304 |
工作压力：2.5MPa 最大工作压力：6MPa |
KS-CKM系列：丁腈橡胶(Buna-N)膜片及0型圈，1/4”NPTF压力接口铝合金材质
(其它材质及压力接口可定制)
产品型号 |
可调范围
MPa |
死区 |
传感膜片材质 |
接口材质 |
其它接口材质见选型附加选项表 |
KS-CKMH340 |
0.34～1.72MPa |
≤80KPa |
丁腈橡胶 |
铝合金 |
KS-CKMH690 |
0.69～3.45MPa |
≤170KPa |
丁腈橡胶 |
铝合金 |
工作压力：7MPa 最大工作压力：17MPa |

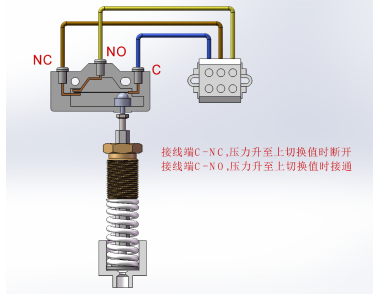

产品原理接线图

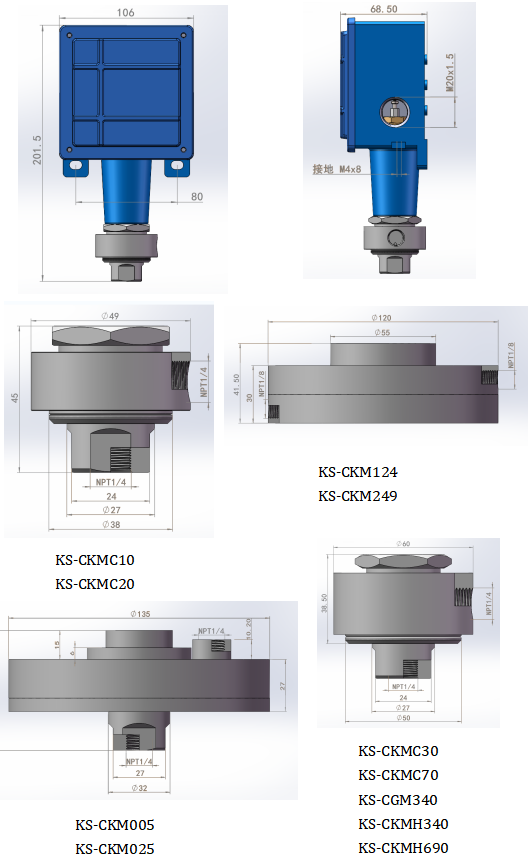

外形及连接示意图
负压控制器
特点
□适合各类工业现场能够理想的替代国外同类产品；
□采用镀银触点（标准产品）进口微动开关性能稳定可靠；
□进口橡胶/316L不锈钢膜片/活塞式传感器等多种膜片接液材质可选；
□SPDT或DPDT输出；
□结构严密精巧，不可拆卸，传动稳定可靠。
□精度：0.5级；重复性：±0.5%；
□量程：-0.1-40MPa可选（根据需要参数选型选择合适的测量范围，超过40MPa可定制）
□选型需提供使用位置的最大工作压力；
基本参数
| 介质 |
气体或液体 |
环境温度 |
5%～95% |
外壳 |
压铸铝+环氧树脂涂层
密封垫圈的外壳 |
使用寿命 |
105循环
镀银触点进口微动开关 |
外壳等级 |
符合IEC60529要求，IP65 |
抗震性 |
<Max . 2g |
设定精度 |
±0.5% |
防爆等级 |
增安隔爆 ExdeIICT6 Gb
Vmax=380V（最大允许通过电压），
Imax=5A（最大允许通过电流）
（特殊要求请咨询） |
触点容量 |
切换差 |
不可调（参考选型表数据） |
防爆等级 |
本安防爆：ExiaIICT6 Ga
Vmax=50V（最大允许通过电压），
Imax=5A（最大允许通过电流）
（特殊要求请咨询） |
重复性误差 |
<0.5% |
触点容量 |
电气接口 |
M20*1.5/1/2NPTF(标准） |
开关输出 |
一个单刀双掷（SPDT)输出开关可接“常开型”或“常闭型”
二个单刀双掷（DPDT)输出开关可接“2常开型”或“2常闭型” |
过程接口 |
1/2NPTF多种接口和安装形式可选 |
环境温度 |
-40℃～+85℃ |
介质温度 |
-25-85℃（其它高温型介质可咨询定制） |
产品选型附加选项
| E |
增安隔爆 ExdeIICT6 Gb |
N |
特殊压力接口（标明） |
2205 |
双相不锈钢 |
EA |
本安防爆：ExiaIICT6 Ga |
D1 |
DPDT同步选项 |
M1 |
工厂对开关进行单点设置 |
2507 |
双相不锈钢 |
D2 |
DPDT不同步选项 |
M2 |
工厂对开关进行双点设置 |
Mondel |
蒙乃尔 |
A |
高触点容量 |
Z1 |
平装安装支架 |
HC |
哈氏合金 |
B |
不锈钢位号 |
Z2 |
管装安装支架 |
Ta |
钽材 |
DZ |
定制接口材质 |
16 |
316L材料 |
AU触点 |
金触点 |
选型表
KS-VKM系列：丁腈橡胶及1/2NPTF压力接口铝合金材质（其他接口和材质可定制）
产品型号 |
可调范围
KPa |
死区 |
传感膜片材质 |
接口材质 |
其它接口材质见选型附加选项表 |
KS-VKM0020 |
2～0～2KPa |
≤50Pa |
丁腈橡胶 |
铝合金 |
KS-VKM010 |
10～0～10KPa |
≤300Pa |
丁腈橡胶 |
铝合金 |
KS-VKM0100 |
-101～0～101KPa |
≤4KPa |
丁腈橡胶 |
铝合金 |
工作压力：1.4MPa 最大工作压力：2.8MPa |

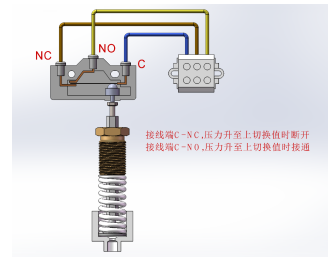

产品原理接线图

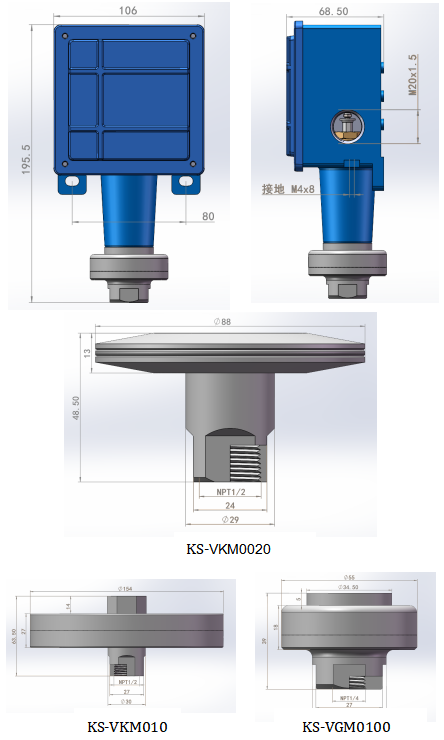

外形及连接示意图
主要技术指标
| 环境温度 |
-10℃～40℃ |
重复性 |
±5%FS |
防护等级 |
IP65 |
最高使用压力 |
6MPa |
连接形式 |
直插型（温包外径Φ10mm，可定制其它规格，可选） |
电气接口 |
M20*1.5内螺纹 |
毛细管长度 |
1.5m(或用户要求） |
温包长度 |
L=80 100 150 200... |
电气参数 |
380V/15A |
防爆等级 |
增安隔爆 ExdeIICT6 Gb 本安防爆：ExiaIICT6 Ga |
量程表
| 量程代号 |
调节范围℃ |
切换差 |
最高使用温度℃ |
A |
B |
KS-W-GTP80 |
30～80 |
≤3 |
3～10 |
95 |
KS-W-GTP100 |
40～100 |
≤4 |
4～12 |
110 |
KS-W-GTP150 |
80～150 |
≤5 |
5～15 |
180 |
KS-W-GTP200 |
100～200 |
≤8 |
8～20 |
230 |
KS-W-GTP250 |
100～250 |
≤10 |
10～20 |
280 |
KS-W-GTP300 |
100～300 |
≤10 |
10～20 |
320 |
最大工作压力：2.5MPa 耐压：3MPa
其它工作压力和耐压可特殊定制 |

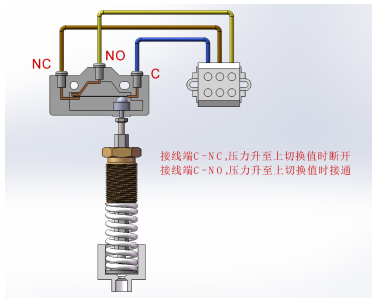

产品原理接线图

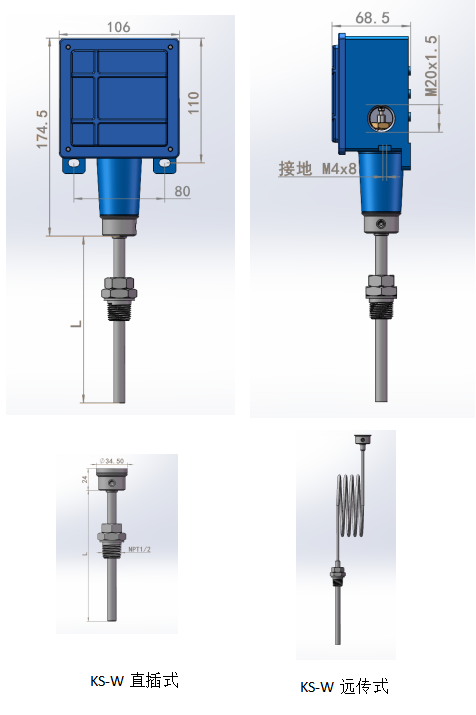

外形及连接示意图
|
