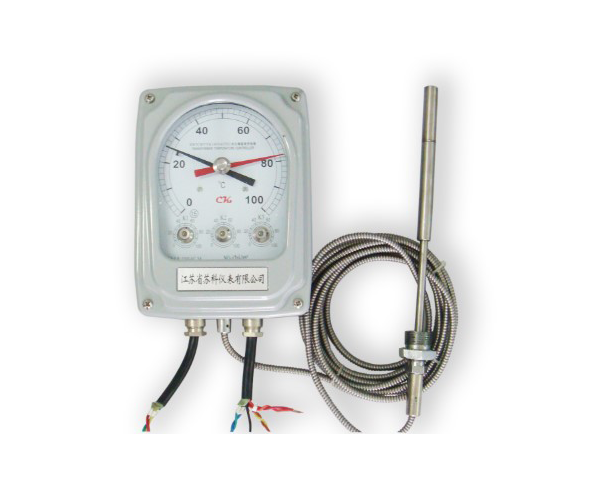

BWY-803A(TH)变压器温度指示控制器
|
|
BWY(WTYK)-802A、803A、804型变压器温度指示控制器采用复合传感器技术，即仪表温包推动弹性元件的同时，能同步输出Pt100热电阻信号，此信号可远传到数百米以外的控制室，通过XMT系列数显温控仪同步显示并控制变压器油温。也可通过XMT系列数显温控仪，将Pt100热电阻信号转换成与计算机联网的直流标准信号(0～5V、1～5V、4～20mA)输出。采用外置接线盒方便用户接线。
主要技术参数：
1、BWY-803A（TH）变压器温度指示控制器
⑴ 工作条件：环境温度-40～55℃；相对湿度＜95%
⑵ 测量范围：0~100℃ 0~120℃（正常产品0~100℃即可）；精度：1.5级
⑶ 控制开关：三组可调开关；设定误差：±3℃；切换差：6±2℃
标准设定点：K1=55℃；K2=65℃(802无）；K3=80℃
接点功率：AC：220V；3A，DC：220V；50W
⑷ 输出信号：可输出Pt100热电阻信号
2、BWY-803B（TH）变压器温度指示控制器
（1）-（3）条同1
⑷ 输出信号：可输出4-20mA电流信号（配XMT型数字温度显示仪）
⑸ 引线（屏蔽电缆）阻值：小于600Ω减去负载阻值。（采样电阻）
⑹ 电源：AC：220V±10%；频率：50～60Hz
3、XMT系列数字温度显示仪
⑴ 仪表外形及安装口尺寸：160*80（152+1mm×76+1mm）
⑵ 工作条件：环境温度：0-50℃；相对湿度：＜85%
⑶ 显示范围：0-100（120）℃；精度：1.0级；0.5级
⑷ 引线阻值：应小于10Ω，且三根引线电阻差值≤0.1Ω
⑸ 输入信号：Pt100热电阻信号。
⑹ 输出信号：同时输出4-20mA和0-5V信号
⑺电源：AC：220V±10%；频率：50～60Hz
设计选型
序号 |
型 号 |
主 要 用 途 |
配套部件 |
1 |
BWY-803A（TH） |
⑴测量变压器顶层油温，当温度超过设定值时启动冷却系统，发出报警信号。
⑵同时输出Pt100热电阻信号。 |
|
2 |
BWY-803A（TH）/
XMT |
⑴同1- ⑴
⑵可远传监测变压器油温，并可同时输出4-20mA或0-5V信号，输入计算机。 |
XMT |
3 |
BWY-803B（804）（TH） |
⑴同1
⑵输出4-20mA电流信号（一般的正常使用2产品） |
|
仪表特点：
BWY-803□（TH）系列变压器温度指示控制器改进型仪表，增加了微机接口，实现了型号单一，性能齐全的设计理念，使客户在采购、贮运、调试、安装更简便，更安全。满足了不同客户的需求。
|
|
|
|
