一、概述：

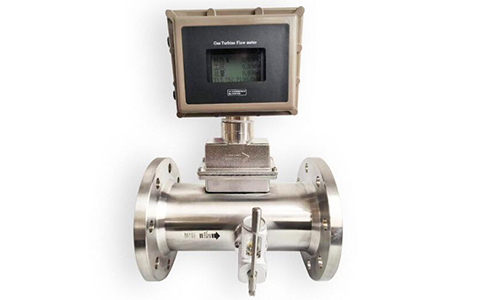

　　SK-LWGQ系列温压补偿型气体涡轮流量计集气体涡轮流量传感器与流量积算仪于一体，是石油、化工、电力、冶金工业与民用锅炉等燃气计量和城市天然气、燃气调压站计量及燃气贸易计量的仪表。
二、温压补偿型气体涡轮流量计工作原理：
　　当气流进入流量计时，首先经过特殊结构的整流器并加速，在流体的作用下，涡轮克服阻力矩和摩擦力矩开始转动。当力矩达到平衡时，转速稳定，涡轮的转速与气体流量成正比，并通过旋转的发讯盘上的磁体周期性地改变磁场，从而使脉冲发生器输出频率与流速成正比的脉冲信号。转换器中的微处理器对脉冲信号进行计数和计算处理得到工况流量，同时检测介质的温度和压力，按体积修正模型将工况体积流量转换为标准体积流量并进行累积得到标准体积总量。
三、温压补偿型气体涡轮流量计技术参数：
1、仪表口径：25、40、50、65、80、100、125、150、200、250、300采用法兰连接
25、40、50可采用螺纹连接
2、精度等级：±1.5%R（±1%R需特制）
3、量程比：1:10；1:20；1:30
4、介质特性：无杂质中低流速气体
5、执行标准：GB/T18940-2003
6、介质温度：-30~80℃
7、环境温度：-20~60℃
8、相对湿度：5~90%
9、大气压力：86KPa~106KPa
10、流量计本体材质：本体304或者铸铝；叶轮：防腐ABS或者铝合金
11、供电电源：A.外电源：+24VDC±15%，纹波≤±5%，适用于4-20mA输出、脉冲输出、RS485等
B.内电源：1组3.0V10AH锂电池，电池电压在2.0V～3.0V时均可正常工作。
当电压低于2.0时出现欠压指示
12、信号输出：脉冲信号、4-20mA电流信号、控制信号、通讯输出：RS485通讯
13、防护等级：IP65
14、隔爆等级：ExdIICT6Gb
15、电气接口：M20*1.5内螺纹
四、温压补偿型气体涡轮流量计本体耐压等级：

连接方式	口径范围		常规耐压等级	订制耐压等级
法兰连接	不锈钢材质	DN25~DN100	1.6MPa	6.3MPa及以下
		DN150 DN200		4.0MPa及以下
		DN250 DN300		2.5MPa及以下
	碳钢材质	DN350 DN400		? ---
螺纹连接	DN25 DN40 DN50			4.0MPa及以下

五、温压补偿型气体涡轮流量计的流量范围：

仪表口径	常规流量范围（m3/h）		最大压损（KPa）
25		4~40	1.5
40		6~65	1.5
50		7~70	1.2
50	拓展流量	10~100	1.4
80		13~250	1.0
80	拓展流量	20~400	2.0
100		20~400	1.0
100	拓展流量	32~650	1.5
150		50~1000	1.0
150	拓展流量	80~1600	2.0
200		80~1600	0.8
200	拓展流量	130~2500	1.5
250		130~2500	0.8
250	拓展流量	200~4000	2.0
300		200~4000	1.0
350		400~8000	1.5
400		650~13000	2.0
精度等级	1.5级（1.0级需要订制）
注：1、最大压损是流量计工作在最大流量点时的压损，介质为空气常温 2、DN20 DN32 DN65 DN125为非标产品，需特殊订制

六、温压补偿型气体涡轮流量计的选型：

规格型号	口径	连接方式	精度%	输出信号	是否补偿	公称压力	是否隔爆	流量范围	说明
SK-LWGQ-									气体涡轮流量计
	25								DN25（DN25~DN400）
		L							螺纹连接
		F							法兰连接
			1.5						常规不标注
			1.0						特殊标注1.0
				P					频率输出
				I					4~20mA输出
				RS					RS485通讯
					C				带温压补偿
					N				不带补偿
						C1			1.6MPa
						C2			2.5MPa
						C3			4.0MPa
									特殊标注
							/NE		不隔爆
							/EX		隔爆
								/	流量范围

七、温压补偿型气体涡轮流量计的安装要求：
温压补偿型气体涡轮流量计安装图示
1、严禁流量计在线焊接管道法兰，应先拆除流量计后，方可焊接。
2、安装流量计前应将管道内的杂物、焊渣、粉尘清理干净。
3、为了便于维修，不影响流体正常输送，建议依照上图所示设置旁通管道。
4、为了防止杂质进入流量计，必须安装过滤器。
5、流量计应水平安装。建议在流量计后直管段后侧安装钢制伸缩器(补偿器)，伸缩器必须符合管道设计的公称通径和公称压力的要求。伸缩器是作为管道应力的补偿及方便流量计的安装与拆卸。
6、如须垂直安装时，应在订货时注明，产品需做相应配置。安装使用时，气流方向应从上至下。
7、流量计安装在室外使用时，建议加配防护罩，以免雨水浸入或烈日暴晒，而影响流量计使用寿命。
8、流量计周围不能有强的外磁场干扰及强烈的机械振动。
9、流量计需可靠接地，但不得与强电系统地线共用。
